Absztrakt:Ahogy a globális olaj- és gázfejlesztés kiterjed a mélyebb és összetettebb tározókra is, az elektromos búvárszivattyú (ESP) a mesterséges emelőtechnológia alapvető technológiájává vált. Az AOTE PUMP magas hőmérsékletű (260°C), mélyfúrású (3000 m) és nagy vízkivágású alkalmazásokra vonatkozó terepi adatai alapján ez a műszaki jelentés szisztematikusan boncolgatja az ESP rendszer architektúráját, a kiválasztási logikát, a minőségbiztosítást és a feltörekvő trendeket – gyakorlati, mélyreható útmutatást nyújtva a gyártásvezetőknek és mérnököknek.
A globális olaj- és gázipar kettős kihívással néz szembe: a készletek romlása és az alacsony szén-dioxid-kibocsátású átállás. Az új felfedezések egyre inkább mélyvízi, ultramély képződményekben és sarkvidékeken találhatók, ahol a hagyományos emelési módszerek gyakran nem megfelelőek. Mindeközben az érett területeken egyre nagyobb vízkimaradások tapasztalhatók, amelyek nagyobb stabilitást és energiahatékonyságot követelnek meg az emelőberendezésektől.Elektromos búvárszivattyúk (ESP)– nagy kapacitásukkal, magas emelőmagasságukkal, kis felületi lábnyomukkal és egyszerű automatizálásukkal – a globális mesterséges emelőpiac mintegy 30%-át, a tengeri platformokon és nagy eltérésű kutaknál pedig több mint 50%-át teszik ki.
Az elmúlt két évtizedben a kínai ESP-ipar teljes értékláncot épített ki az anyagok kutatásától és fejlesztésétől a rendszerintegrációig és az intelligens vezérlésig. A vezető gyártók, mint például az AOTE PUMP most újraformálják a globális csúcskategóriás ESP környezetet260°C-os hőmérséklettűrés, 3000 m-es futási mélység és 12-18%-os általános hatékonyságnövekedés.

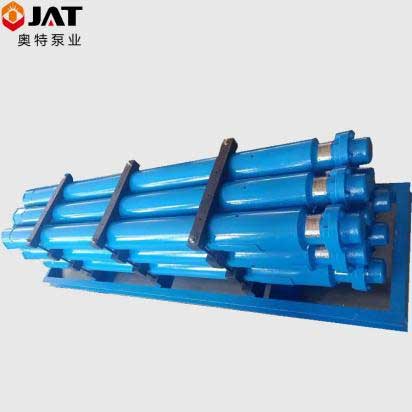

A teljes ESP rendszer három fő modulból áll:felületvezérlő berendezések, fúrólyuk egység, valamint erőátviteli és felügyeleti rendszerek. A fúrólyuk egység egy többfokozatú centrifugálszivattyúból, védőből, leválasztóból és sorba kapcsolt búvármotorból áll. A tipikus konfigurációk az alábbiakban láthatók:
| Nem. | Felszerelés | Kívánt | Alapfunkció |
|---|---|---|---|
| 1 | Változtatható frekvenciájú transzformátor | Kívánt | A felületi feszültséget a motor által megkívánt szintre emeli |
| 2 | LV változó frekvenciájú meghajtó (szinuszszűrővel) | Kívánt | Start/stop védelem, fordulatszám szabályozás, állapotfigyelés |
| 3 | Visszacsapó szelep / leeresztő szelep | Kötelező / Opcionális | Megakadályozza a visszafolyást és a vízkalapács sérülését leállításkor |
| 4 | Többfokozatú centrifugálszivattyú (400/538/562/675 sorozat) | Kívánt | Fokozatonkénti nyomásnövelés; biztosítja a szükséges magasságot és áramlást |
| 5 | Gázkezelő/leválasztó | Opcionális / kötelező | Csökkenti a szabad gáz hatását; megakadályozza a gázzáródást és a kavitációt |
| 6 | Védő (többlépcsős tömítés + hólyag) | Kívánt | Nyomáskiegyenlítés, nyomaték átvitel, axiális terhelés támogatása, olaj utánpótlás |
| 7 | Búvármotor (375/456/540/738 sorozat) | Kívánt | Elektromos energiát mechanikai energiává alakít át a szivattyú meghajtásához |
| 8 | Fúrólyuk érzékelő (P/T/V/Szigetelés) | Választható | A szívónyomás, hőmérséklet, rezgés, szigetelés stb. valós idejű monitorozása. |
Geotermikus és nehézolajos hővisszanyerő kutakhoz (az alsó lyuk hőmérséklete >200°C),AOTE SZIVATTYÚalkalmazH osztályú szigetelőrendszerek, kerámia nyomócsapágyak és magas hőmérsékletű ötvözetből készült járókerekek/diffúzorokstabil működést biztosítva 260°C-on. Ezenkívül a többfokozatú soros csatlakozás és a nagy terhelésű nyomócsapágyak révén a rendszer eléri3000 m-t meghaladó egyegységfejek, amely megfelel a mély kutak nagy volumenű emelési igényeinek.
A helytelen választás az ESP rövidebb élettartamának és megnövekedett energiafogyasztásának elsődleges oka. Az AOTE PUMP követi a„tározó-kútfúrás berendezés”integrált kiválasztási filozófia, amelyet a következő mennyiségi döntési keret támogat:
Nagy teljesítményű kutak → nagyobb szivattyúátmérők (538/562/675 sorozat) + több fokozat a nagy átfolyás eléréséhez; az alacsony kamatozású kutak 400-as sorozatot használhatnak energiamegtakarítás céljából.
Minden további 500 m-es mélység további ~5-8 szakaszt igényel; mély kutak (>2500 m) nagy szilárdságú aknák és több sorba kapcsolt védőelemek előnyeit élvezik.
Magas homoktartalom → kopásálló bevonatok / cementált keményfém; magas GOR → gázleválasztó; nagy korrozivitás → Monel / duplex rozsdamentes acél.
Válassza ki a szivattyú külső átmérőjét a minimális házazonosító alapján (pl. 4½ hüvelykes ház → 338/375 sorozat). A magas hőmérsékletű kutak külön motorhűtést és szigetelés-ellenőrzést igényelnek.
Az AOTE PUMP a minőségirányítást a teljes életciklusra kiterjeszti – a nyersanyagoktól, megmunkálástól, összeszereléstől, teszteléstől a helyszíni szervizig. A legfontosabb ellenőrzési pontok a következők:
Alkalmas vízáradó és alacsony áteresztőképességű tározókhoz, hosszú távú folyamatos emelést biztosítva 3 évnél hosszabb élettartammal.
Kompakt és korrózióálló kialakítás, nedves és dinamikus környezethez igazítva, jelentősen csökkentve a tengeri beavatkozások gyakoriságát.
260°C-os szigetelőrendszer kerámia csapágyakkal, több mint 12 000 óra problémamentes működést biztosít mély geotermikus projektekben.
Az ESP technológia gyorsan konvergál a digitális ikrekkel és az élvonalbeli számítástechnikával. Az AOTE PUMP elindította a"ESP i-Sense"intelligens felügyeleti platform, amely valós időben jelzi előre a szivattyú hatékonyságát, diagnosztizálja a rendellenes rezgéseket, és koordinálja a VFD-ket a működési frekvencia optimalizálása érdekében, így 8-15%-os energiamegtakarítás érhető el. A „kettős szén-dioxid-kibocsátás” program értelmében a nagy hatékonyságú, tartós ESP-rendszerek továbbra is az olajmezők termelékenységének javítása és a kibocsátás csökkentése sarokkövei maradnak.
📌 Ez a műszaki jelentés az AOTE PUMP aktuális projektadataiból és a nyilvánosan elérhető iparági információkból készült. A kiválasztás támogatásához vagy a teljes dokumentum igényléséhez kérjük, lépjen kapcsolatba műszaki csapatunkkal a hivatalos weboldalon keresztül.
