Elektromos búvárszivattyú olajkúthoz

Az elektromos búvárszivattyú (ESP) egy fúrólyukú mesterséges emelőeszköz, amelyet az olajkutak termelékenységének javítására használnak. Ez az elsősorban közepes mélységű olajkutakban, magas vízállású olajkutakban, nehézolajkutakban és tengeri termelő kutakban használják olajmezők. A rendszer olyan alapelemekből áll, mint a búvármotor, egy védő, egy gáz-folyadék leválasztó, és egy többfokozatú centrifugálszivattyú. A motor a szivattyúegységet nagy sebességgel, folyamatosan emelve forog nyersolaj a kútból a felszínre.

A hagyományos mechanikus olajvisszanyerő módszerekkel összehasonlítva az ESP-k olyan előnyöket kínálnak, mint a széles elmozdulási tartomány, alkalmazkodóképesség a mély kút környezetéhez, kisebb felületi lábnyom és erős folyamatos működési képesség. Ők testreszabható a kút mélysége, a burkolat mérete, a kőolaj viszkozitása, a gáztartalom és a korrozív környezet szerint, megbízható mesterséges emelő megoldást biztosítva a hosszú távú stabil olajmező termeléshez.

A termék működési elve

Az ESP rendszer az olajkút folyadékszintje alá van felszerelve, és ezen keresztül látja el árammal a fúrólyuzatos merülőmotort felületi vezérlőszekrény.

Működés közben:

A búvármotor egy többfokozatú centrifugálszivattyút hajt meg, hogy forogjon;

A kútfolyadék a bemeneten keresztül jut be a szivattyú testébe;

A többfokozatú járókerekek fokozatosan növelik a nyomást;

Kőolaj, földgáz és képződményvíz keverékét szállítják a felszíni csővezetékbe;

A védő elszigeteli a kútfolyadékot a motor belső kenőolajától, biztosítva a hosszú távú stabil működést a motorról.

Az ESP folyamatos fúrólyuknyomással növeli a termelési kapacitást, így különösen alkalmas nem megfelelő természetes nyomású vagy javított hasznosítási hatékonyságot igénylő olajkutak.

Anyag- és gyártástechnológia

A szivattyúfokozat korrózióálló ötvözött acélból készül, és precíziós CNC megmunkálású, hogy egyenletes áramlást és magas hatékonyságát.

A búvármotor magas hőmérsékletnek ellenálló szigetelőanyagokat használ, így biztosítva a stabil működést még bent is magas hőmérsékletű fúrólyuk környezet. A védő speciális szigetelő olajat használ a kőolaj hatékony megelőzésére, sóoldat és gáz bejutása a motor alkatrészeibe.

Minden kritikus alkatrész korróziógátló bevonaton és tömítésen esik át. Automatizált összeszerelő sorunk biztosítja minden alkatrész pontos illesztése. Minden elektromos búvárszivattyú kész olajkutakhoz egy teljes fúrólyuk szimulációs teszt szállítás előtt.

Főbb teljesítményjellemzők

1. Alkalmas összetett olajkút-környezetekhez

Az ESP alkalmazható: mély kutak, irányított kutak, tengeri platform kutak, magas vízű olajkutak, nehézolaj hővisszanyerő kutak, és kis burkolókutak.

2. Magas termelési kapacitás

A többlépcsős centrifugálszivattyú kialakítás folyamatos és stabil emelőképességet biztosít, jobb termelést biztosítva hatékonyság a nagy termelésű olajkutakban a hagyományos szivattyúberendezésekhez képest.

3. Csökkentett felületi felszerelési követelmények

A teljes szivattyúegységet fúrólyukba kell beszerelni: csökkenti a felületi berendezés lábnyomát, csökkenti a működési zajt és alkalmassá teszi szűkös helyekre, például tengeri platformokra.

4. Kiváló korrózióállóság

Kéntartalmú, magas sótartalmú és magas hőmérsékletű tartályokhoz, ötvözött acélokhoz és rozsdamentes acélokhoz, valamint korróziógátló bevonattal, a berendezés hosszú távú megbízhatóságának javítására használható.

4,5 hüvelykes burkolat alkalmazása 99,6 mm-es minimális belső átmérővel az egység konfigurációjához

5,5 hüvelykes burkolat alkalmazása 118,6 mm-es minimális belső átmérővel az egységkonfigurációhoz

7 hüvelykes burkolat alkalmazása 150,4 mm-es minimális belső átmérővel az egységkonfigurációhoz

8-5/8 hüvelykes burkolat alkalmazása 196,2 mm-es minimális belső átmérővel az egységkonfigurációhoz

10-3/4 hüvelykes burkolat alkalmazása 247,9 mm-es minimális belső átmérővel az egységkonfigurációhoz

Milyen szempontokat kell figyelembe venni az elektromos búvárszivattyú kiválasztásakor?

Az ESP kiválasztása nem csupán a teljesítményen múlik; a következők átfogó mérlegelését igényli:
1. Kútmélység: Minél mélyebb a kút, annál magasabb a fej és annál nagyobb a szükséges teljesítmény.
2. Gyártási követelmények: Határozza meg a szivattyúfokozatok számát és az elmozdulást a napi cél termelés alapján.
3. Nyersolaj tulajdonságok: Beleértve a nyersolaj viszkozitását, homoktartalmát, vízkivágást és gázolaj arányt.
4. Kútfúrási feltételek: Beleértve a burkolat méretét, hőmérsékletét, korrozív környezetét és a kút dőlésszögét. Ezen paraméterek átfogó egyeztetésével csökkenthető az ESP túlterhelés, a gázzár és a korai meghibásodás kockázata.

Fő alkalmazási forgatókönyvek

Az olajkutak elektromos búvárszivattyúit széles körben használják:
A szárazföldi olajmezők fejlesztése
Offshore platform olajtermelés
Mély olajkút gyártás
Magas vízállású tározók
Nehézolaj hőhasznosítási projektek
Irányított és vízszintes kutak
Különösen alkalmasak olyan olajmező-projektekhez, amelyek hosszú távú folyamatos termelést és magas napi teljesítményt igényelnek.

Tartozékok kompatibilitása

Ez az ESP egységes API méretszabványokat követ, és tökéletesen illeszkedik a kiegészítő tartozékokhoz, beleértve az ESP lapos kábelt, kútfej tömítő szerelvény, változtatható frekvenciájú vezérlőszekrény, fúrólyuk képernyő és áramlásmérő. Szabványos interfész gyors helyszíni összeszerelést valósít meg, leegyszerűsíti a telepítést és a későbbi ellenőrzési karbantartást, lerövidíti a kút elkészültét építési ciklus.

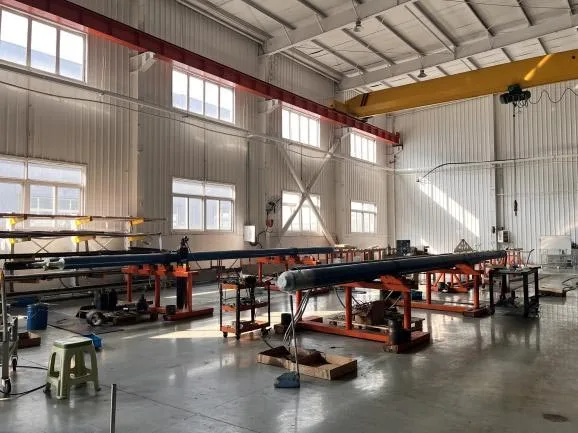

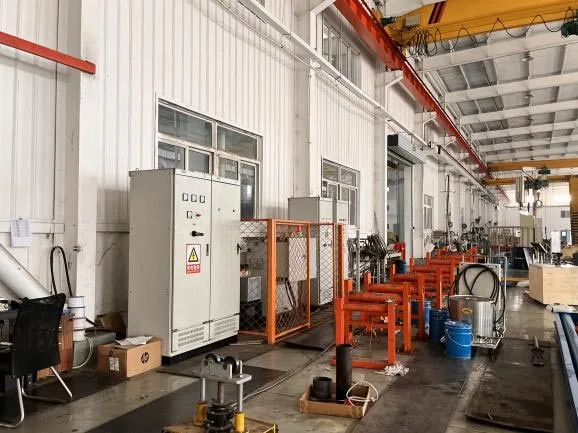

Gyári gyártás és minőségellenőrzés

A gyártás során a kulcsfontosságú komponenseket átfogó tesztelésnek vetik alá:
Nyersanyag kémiai összetétel vizsgálata
CNC precíziós megmunkálási tesztelés
A rotor dinamikus kiegyensúlyozásának tesztelése
A motor szigetelési teljesítményének vizsgálata
Szivattyúegység nyomáspróbája
Tömítési teljesítmény vizsgálata

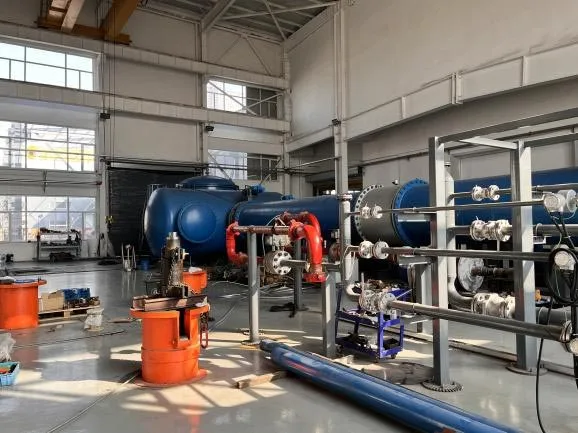

Teljes gép működési szimulációs tesztelés
Minden ESP rendszer teljesítmény-ellenőrzésen esik át a gyár elhagyása előtt, hogy megbizonyosodjon arról, hogy megfelel az olajmező hosszú távú működési követelményeinek.

GYIK

1. kérdés: Milyen munkakörülmények felelnek meg leginkább az olajkút elektromos búvárszivattyújának?

A1: Főleg mély olajkutakhoz, nehézolajkutakhoz és tengeri termelő kutakhoz használják. Stabilitást biztosít nagy átfolyású mesterséges emelő keskeny burkolatú és magas hőmérsékletű fúrt környezetben.

2. kérdés: Hogyan áll az ESP a formációs sóoldat okozta korróziónak?

A2: A legfontosabb áramlási és sebességváltó-alkatrészek korróziógátló bevonattal ellátott, kén-ötvözetből készült anyagot használnak. A beépített Proteor izolálja a korrozív folyadékot, hogy megvédje a motor magját, hosszú távú földalatti működést biztosítva.

3. kérdés: Beállíthatjuk a szivattyú paramétereit a speciális tartályigényekhez?

A3: Igen. Professzionális OEM elektromos búvárszivattyút biztosítunk az olajkúthoz, a szivattyú fokozatainak testreszabását, motorteljesítmény és korróziógátló fokozatok a kútmélység, a nyers viszkozitás és a képződményvíz összetétele szerint.

Miért válassza az ESP rendszerünket?

Olajmezők mesterséges emelőberendezéseinek gyártására specializálódtunk, teljes ESP konfigurációs megoldásokat biztosítva különböző kútviszonyokra szabva.

Előnyeink a következők:
Különböző méretű burkolatok támogatása
Komplett rendszerek biztosítása, beleértve a szivattyúkat, motorokat és védőberendezéseket
Testreszabott korrózióálló anyagok támogatása
Mind a szárazföldi, mind a tengeri olajmezők igényeinek kielégítése
OEM gyártási szolgáltatásokat kínál
Átfogó alkatrészellátási rendszer
Teljesítményteszt teljesítése szállítás előtt

A berendezések kiválasztásától és a rendszerillesztéstől az értékesítés utáni karbantartási támogatásig stabil és megbízható ESP-t biztosítunk megoldások olaj- és gázügyfelek számára világszerte.
