Az elektromos búvárszivattyú olajhoz egy fúrólyukú mesterséges emelőrendszer, amelyet folyamatos nyersolaj szállítására terveztek termelés mélykutakban, tengeri platformokon és összetett tározói körülmények között. Nagy teljesítményűt integrál búvármotor, többfokozatú centrifugálszivattyú, gáz- és homokálló védelmi rendszer és megbízható tömítés szerkezet a stabil olajemelési teljesítmény érdekében.
A magas vízállású kutakhoz, érett olajmezőkhöz, tengeri termeléshez és kihívást jelentő tározói környezetekhez tervezték. olaj ESP rendszer segíti a kezelőket a termelés hatékonyságának növelésében, a munkavégzés gyakoriságának csökkentésében és a hosszú távú csökkentésében működési költségek.
A többféle szivattyú átmérővel, teljesítménykonfigurációval és anyagopcióval rendelkezik, így testreszabható a kút mélysége, a folyadék jellemzői, a hőmérséklet és a gyártási követelmények.
Az elektromos búvárszivattyú olajhoz úgy működik, hogy az elektromos energiát hidraulikus emelőerővé alakítja át a szivattyú belsejében olajat hát.
A rendszer főként a következőkből áll:
• Búvármotor
• Védő rész
• Szívórendszer
• Többfokozatú centrifugálszivattyú
• Gázkezelési alkatrészek
• Tápkábel rendszer
Működés közben a motor több járókereket hajt meg nagy sebességgel. Minden járókerék fokozat növeli a folyadéknyomást centrifugális erő révén. Több száz szivattyúfokozaton való áthaladás után a nyersolaj-keverék elegendő mértékben nyer nyomás a tározó nyomásának, a kútmélységnek és a csővezeték ellenállásának leküzdéséhez, mielőtt elérné a felszínt.
A teljesen víz alá süllyesztett szerkezet lehetővé teszi a folyamatos működést nagy nyomású földalatti körülmények között, miközben véd belső alkatrészek olajból, gázból, vízből és korrozív anyagokból.

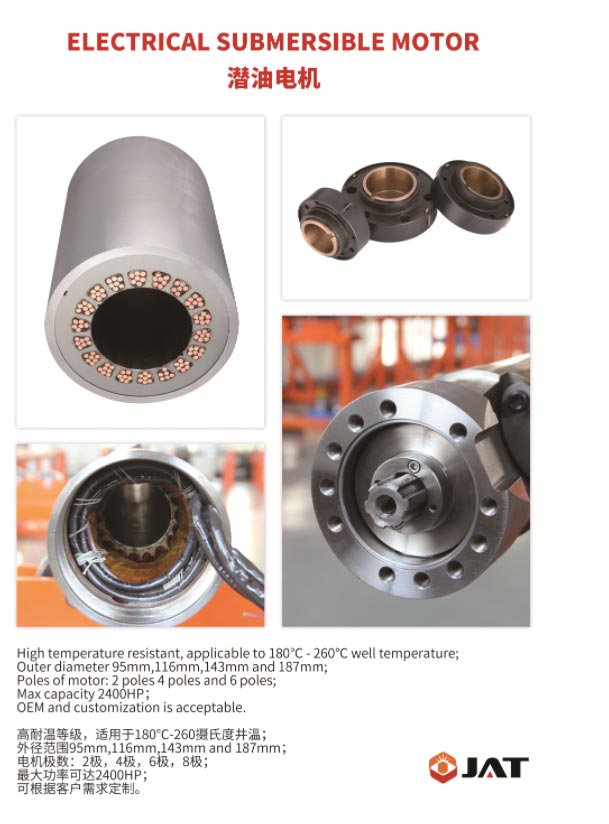

A nagy hatásfokú motor stabil hajtóerőt biztosít a hosszú távú fúrásokhoz.
Jellemzők:
Magas szigetelési teljesítmény
Folyamatos üzemű működési képesség
Stabil hőmérséklet szabályozás
Alkalmazható feszültség konfiguráció
A szivattyúrész több járókerék- és diffúzor fokozattal van kialakítva.
Előnyök:
Magas emelési képesség
Stabil áramlási kimenet
Optimalizált hidraulikus hatékonyság
Csökkentett energiaveszteség
A védő elszigeteli a motort a kútfolyadékoktól.
Funkciók:
Megakadályozza az olaj és a víz behatolását
Kiegyensúlyozza a belső és külső nyomást
Meghosszabbítja a motor élettartamát
A speciális olajálló kábelek megbízható erőátvitelt biztosítanak magas hőmérsékleten és nagy nyomáson környezetek.
| Paraméter | Specifikáció |
| Termék típusa | Elektromos búvárszivattyú (ESP) |
| Alkalmazás | Nyersolaj mesterséges emelő |
| Szivattyú felépítése | Többfokozatú centrifugálszivattyú |
| Telepítési pozíció | Fúrólyuba merülő telepítés |
| Alkalmazható Wells | Tengerparti és tengeri olajkutak |
| Szivattyú átmérője | 400 / 538 / 540/ 675/ 875 sorozat |
| Áramlási kapacitás | A gyártási követelményeknek megfelelően testreszabott |
| Emelési magasság | A kút mélysége szerint testreszabott |
| Motor teljesítmény | Testreszabott konfiguráció |
| Üzemi hőmérséklet | A tározó körülményeihez szabva |
| Közepes | Nyersolaj, víz-olaj keverék, gáz-folyadék keverék |
| Anyaglehetőségek | Ötvözött acél, rozsdamentes acél, korrózióálló anyagok |
A műszaki paraméterek testreszabhatók az adott olajmező feltételeinek megfelelően.
• Szárazföldi olajmező fejlesztés: Az elektromos búvárszivattyú olajhoz tökéletesen alkalmazható a hagyományos olajhoz kutak, alacsony nyomású olajtározók és vízzel elárasztó fejlesztési kutak, amelyek stabil napi kőolajemelést biztosítanak valamint a szárazföldi olajmezők hosszú távú folyamatos termelési igényeinek kielégítése.
• Tengeri olaj- és gáztermelés: Alkalmazható a tengeri kútfúrások szűkítéséhez és a kemény tengeri munkakörülményekhez, kompakt szerkezettel és alacsony meghibásodási rátával a tengeri karbantartási és üzemeltetési költségek csökkentése érdekében.
• Speciális tározóművelet: nagy vízfolyású, enyhén korrozív és koptató olajkutakhoz, valamint geotermikus olajkutak, amelyek támogatják a biztonságos és hatékony folyadékemelést összetett munkakörülmények között.
• Olajkutak stimulálása és helyreállítása: Ideális alacsony hozamú és kimerült olajkutakhoz, hatékonyan javítja a folyadékot szállítási hatékonyság és az elöregedő olajmezők termelési kapacitásának újraélesztése.
• Szerkezeti kialakítás: Az elektromos búvárszivattyú olajhoz elegáns, kompakt megjelenést kölcsönöz, több elemmel opcionális külső átmérők, amelyek tökéletesen illeszkednek a különböző furatméretekhez és alkalmazkodnak a különböző típusú olajokhoz kutak.
• Magas emelési hatékonyság: Az optimalizált többlépcsős hidraulikus szerkezet stabil nyomásnövelést és nagy áramlást biztosít ütemben, nagy hatékonyságú folyamatos kőolajemelést valósítva meg.
• Kiváló környezeti alkalmazkodóképesség: prémium tömítésekkel és védőszerkezetekkel felszerelt, ellenáll a korróziónak valamint olaj, gáz és víz kevert közegéből származó kopás.
• Alacsony működési költség: Alacsony energiafogyasztás, stabil működés és alacsony meghibásodási arány, nagymértékben csökkentve kézi karbantartási és terepi leállási veszteségek.
• Hosszú élettartam: A gyárilag kalibrált szerelvény és a nagy teherbírású kialakítás javítja az általános szerkezeti stabilitást és meghosszabbítja a berendezés működési ciklusát.

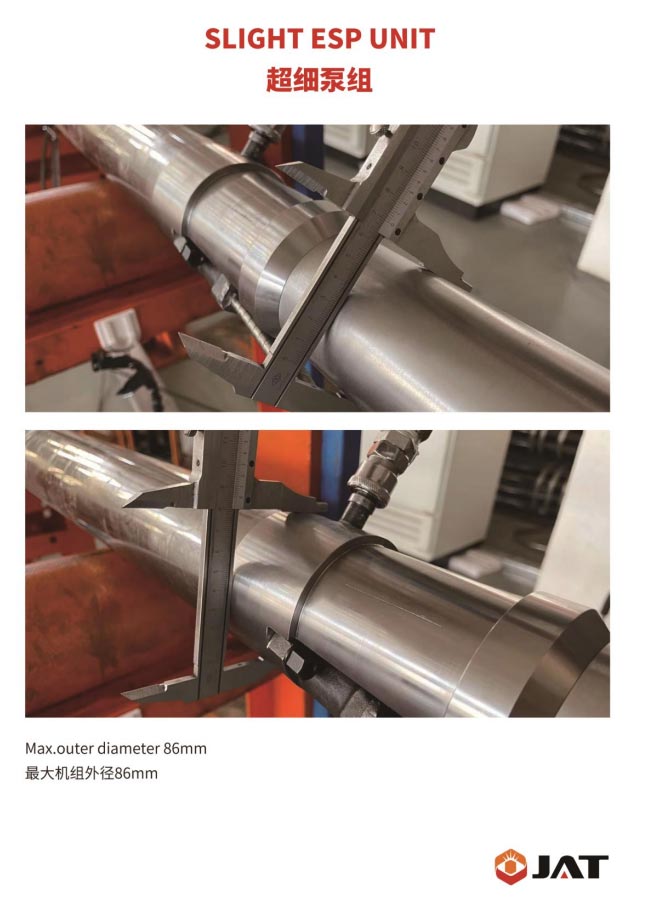

• 400-as sorozat: Klasszikus univerzális modell kompakt mérettel, alkalmas kis átmérőjű hagyományos olajkutakhoz, stabil teljesítményt és költséghatékonyságot biztosít az általános olajmező termeléshez.
• 538/540 sorozat: Megfelel a tekercses csőrendszerekhez, közepes és nagy átmérőjű olajkutakhoz, támogatja a nagy átfolyású és magas emelésű munkaforgatókönyveket.
• Kiváló meghibásodásgátló teljesítmény: nagy terhelésű nyomócsapágy és hatékonyan tömített védőszerkezet ellenáll a fúrólyuk ütközésének, csökkentve a berendezés meghibásodásának arányát és a munkavégzés gyakoriságát.
• Energiatakarékos és hatékony működés: Az optimalizált folyadékdinamikai modellezés csökkenti a hidraulikus veszteséget, hosszú távú energiafogyasztás és az olajmezők teljes üzemeltetési költségei.
• Erős testreszabhatóság: Számos specifikáció és anyagkonfiguráció áll rendelkezésre a korrozív, koptató és magas hőmérsékletű speciális munkakörülmények.
• Alacsony teljes tulajdonlási költség: Hosszú élettartam, minimális karbantartási igény és magas működési stabilitás tartós gazdasági előnyök az olajmező vállalkozások számára.
A megfelelő ESP-modell kiválasztásához több olajkút körülmény értékelése szükséges.
A magasabb termelésű kutakhoz szükséges:
Nagyobb szivattyú átmérő
Nagyobb áramlási kapacitás
Optimalizált hidraulikus fokozatok
A mély kutakhoz szükséges:
Magasabb fejképesség
További szivattyúfokozatok
Erősebb mechanikai szerkezet
Fontos tényezők a következők:
Vízleválasztási százalék
Gáztartalom
Homokkoncentráció
Korróziós szint
Nyersolaj viszkozitása
A magas hőmérsékletű kutakhoz:
Magas hőmérsékletű motorszigetelés
Hőálló anyagok
Továbbfejlesztett hűtési kialakítás
• Nyersanyag-ellenőrzés: Minden maganyag, beleértve az ötvözött tengelyt és a korróziógátló tartozékokat, szigorúan alkatrészek tesztelése az olajmezők fúrási szabványainak való megfelelés biztosítása érdekében.
• Precíziós gyártás: a számítási folyadékdinamika optimalizálását és a CNC precíziós feldolgozást teszi lehetővé garantálja a járókerekek, diffúzorok és szerkezeti részek pontos illeszkedését.
• Gyári teljesítményteszt: Minden egység megfelel a teljes áramlási nyomáspróbának, a hosszú távú működési tesztnek és a tömítésnek teljesítményteszt a szállítás előtt a stabilitás és a megbízhatóság ellenőrzésére.
• Szabványos összeszerelés: Egységes gyári kalibrálási és kompressziós összeszerelési folyamatot valósít meg a kézi használat elkerülése érdekében összeszerelési hibákat, és biztosítsa a termék egyenletes minőségét.
• Teljes minőségi tanúsítvány: megfelel a nemzetközi kőolajipari előírásoknak, nyomon követhető minden termék gyártási és tesztelési nyilvántartása.
• Alkalmazási irány: Az elektromos búvárszivattyú olajhoz professzionálisan kőolajfúvókához lett tervezve emelés, illesztés olaj-gáz-víz vegyes közeghez; a közönséges búvárszivattyúk elsősorban a tiszta víz és hagyományos ipari vízszállítás, nem alkalmas olajos korrozív közegekhez.
• Szerkezeti szilárdság: Az olaj ESP nagynyomású és korróziógátló szerkezeti kialakítással rendelkezik, hogy ellenálljon a szélsőséges hatásoknak fúrólyuk nyomás és hőmérséklet; a közönséges búvárszivattyúk szerkezeti szilárdsága alacsony és közegük gyenge alkalmazkodóképesség.
• Működési stabilitás: Az Olaj ESP támogatja a 24 órás, hosszú távú, megszakítás nélküli fúrási műveletet; közönséges merülő a szivattyúkat nem folyamatos, nagy terhelésű, hosszú ciklusú működésre tervezték, és hajlamosak a meghibásodásra.
• Teljesítményparaméterek: Az olaj ESP ultramagas emelést és nagy átfolyást ér el az olajtartály mély emeléséhez; közönséges A búvárszivattyúk emelése és áramlása korlátozott, így nem felelnek meg a mélykutak termelési igényeinek.
• Védőteljesítmény: Professzionális furattömítéssel és kopásgátló védelemmel felszerelt; közönséges A búvárszivattyúk egyszerű tömítőszerkezettel rendelkeznek, és nem ellenállnak a fúrólyuk korróziójának és kopásnak.
Az ESP egy mesterséges emelőrendszer, amelyet a kőolajtermelés növelésére használnak azáltal, hogy mély kutakból emelik ki az olajat a természetes tartálynyomás nem elegendő.
Az Olaj ESP rendszereket nagynyomású olajkutakhoz és olaj-víz keverékekhez, míg a hagyományos búvárszivattyúkhoz tervezték. elsősorban vízszivattyúzási alkalmazásokhoz tervezték.
A kiválasztás a kút mélységétől, a termelési sebességtől, a folyadék tulajdonságaitól, a hőmérséklettől, a burkolat átmérőjétől és a működéstől függ feltételeket.
Igen. Az ESP-rendszereket általánosan használják érett olajmezőkön, ahol nagy a vízelvonási termelési feltételek.
Az élettartam függ a működési feltételektől, az anyagválasztástól, a beépítés minőségétől és a karbantartás menedzsmentjétől.
Igen. A szivattyú átmérője, a motor teljesítménye, az anyagok és a hidraulikus fokozatok testreszabhatók az adott kútnak megfelelően követelményeknek.
A tipikus vizsgálatok közé tartozik a hidraulikus teljesítményvizsgálat, a szigetelésvizsgálat, a tömítésvizsgálat és az összeszerelés ellenőrzése.
Igen. A kompakt szerkezet és a hosszú működési ciklusok az ESP-rendszereket alkalmassá teszik tengeri olajtermelési alkalmazásokhoz.
