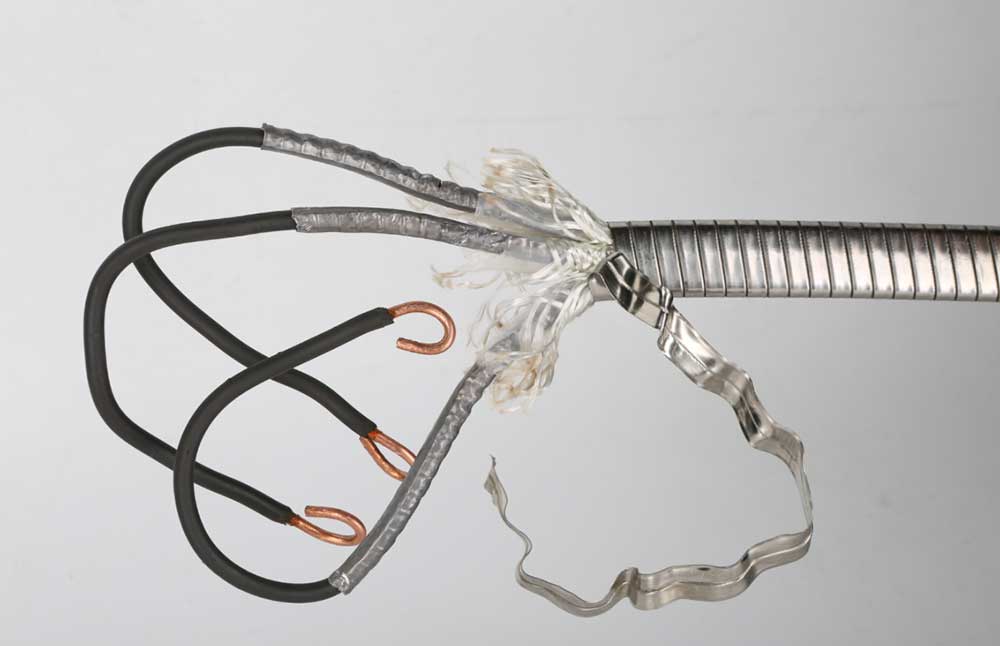

EzTápkábelegy dedikált illesztőkábel az ESP-k számára, amelynek egyik vége a vezetékkábelhez, a másik vége pedig a felületi csatlakozódobozhoz csatlakozik, megbízható erőátviteli támogatást biztosítva a berendezés számára. A vezeték keresztmetszeti alakja szerint osztályozva a kábel két szerkezeti típusban kapható: kör alakú és lapos. Szerkezete belülről kifelé a következő: tömör (vagy sodrott) kerek rézvezető, szigetelőréteg, köpenyréteg, fonott réteg (külső köpenyréteg、töltőréteg) és acélszalag páncélzatvédő réteg.
Nemzetközi szabvány: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Nemzeti szabvány: GB/T 16750
Ipari szabvány: API RP 11S1, API RP 11S5, API RP 11S6
Vállalati szabvány: AT-ST-008
●Nagy terhelési áram
● Magas hőmérsékletállóság
● Könnyű és megbízható telepítés
● Korrózióállóság
| AWG sorozat | Keresztmetszeti terület (mm2) | Core Count | A szálak száma / az egyetlen szál névleges átmérője (mm) | Névleges feszültség osztály (kV) | Üzemi hőmérséklet (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4,62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35, 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25, 7/3,16 |

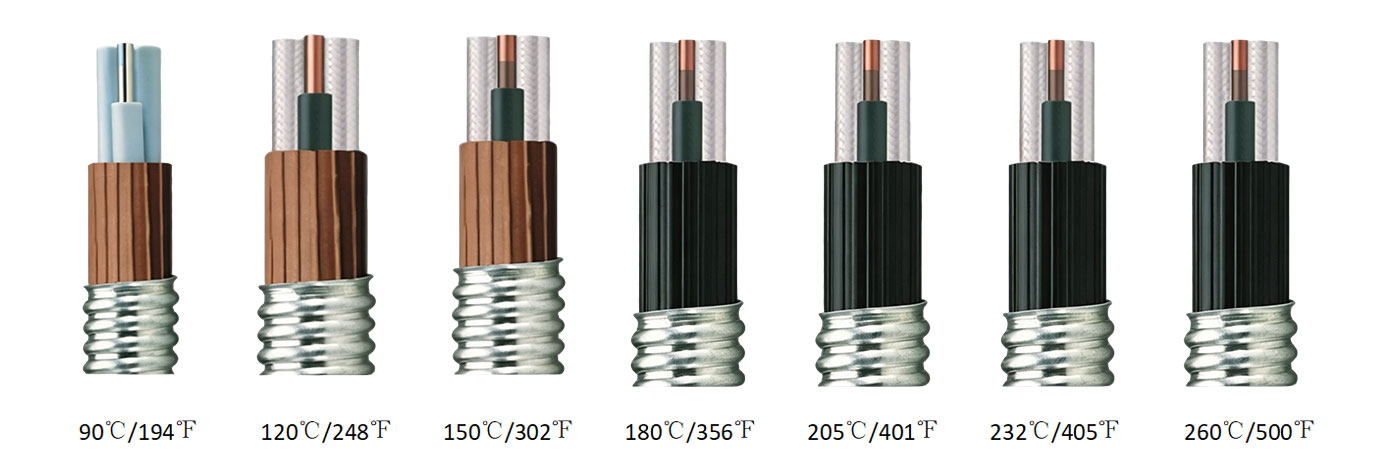

Kerek kábel
| Kód | Magyarázat | Rövidítések | Kód | Magyarázat | Rövidítések |
| Szigetelőréteg anyaga | Páncélréteg anyaga | ||||
| P | Polipropilén (beleértve a módosított polipropilént is) | PP(MPP) | - | Horganyzott acél szalag | GST |
| E | Etilén propilén gumi | EPDM | M | Monel szalag | MA |
| YJ | Térhálós polietilén | XLPE | X | Rozsdamentes acél szalag | SS316 |
| YE | Poliimid-F46 kompozit film + etilén-propilén gumi kombinált szigetelés | PI-FEP/EPDM | |||
| YF | Poliimid-F46 kompozit film + perfluor-etilén propilén gumi kombinált szigetelés | PI-FEP | |||
| Köpenyréteg anyaga | Zsinórréteg (töltőréteg) | ||||
| Q | Ólomötvözet | Pb-ötvözet | Politetrafluor-etilén | PTFE | |
| E | Etilén propilén gumi | EPDM | |||
| H | Klórszulfonált polietilén | CSM | Aramid szálas szalag | HÁTSÓ | |
| F | Perfluor-etilén Propilén | FEP | Nylon Fiber szalag | NFT | |
| N | Nitril gumi | NBR | Polipropilén (olajálló párnaréteg) | PP | |
| AWGS-sorozat | Maximális méret | |||||

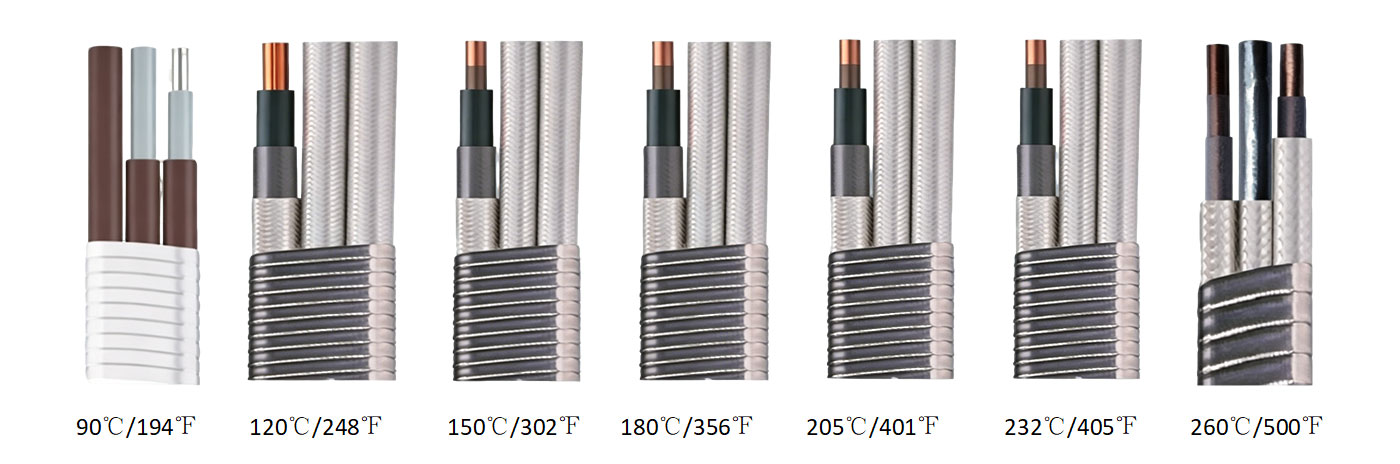

| Lapos kábel (mm × mm) | Gömbkábel (mm2) | MLE kábel (mm × mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
V1: A dedikált búvárszivattyú kábelt úgy tervezték, hogy megbízható energiaátvitelt biztosítson víz alatti környezetben. A szabványos elektromos kábelekhez képest fokozott vízálló szigeteléssel, rugalmas felépítéssel és nedvességállósággal rendelkezik, így stabil működést tesz lehetővé mély kutakban, szennyvízrendszerekben és más víz alatti alkalmazásokban.
A2: A lapos kábeleket előnyben részesítik számos merülőalkalmazásban, mivel kompakt szerkezetük kevesebb telepítési helyet igényel, és könnyebben beilleszthető szűk kutakba vagy szűk helyekre. A rugalmas kialakítás emellett segít csökkenteni a csavarodást, a hajlítási feszültséget és a mechanikai sérüléseket a szivattyú telepítése és karbantartása során.
A3: A kábel kiváló minőségű szigetelőanyagokat és védő külső burkolatot használ, hogy megakadályozza a víz behatolását, az öregedést és a környezeti károkat. Szállítás előtt minden kábelt tesztelnek a szigetelési teljesítmény, a vízállóság és a mechanikai tartósság szempontjából, hogy biztosítsák a biztonságos működést nehéz víz alatti körülmények között is.
A4: Igen. AOTE TIANJIN PUMP CO., LTD. testreszabási lehetőségeket kínál, beleértve a kábelhosszt, a magszámot, a vezeték specifikációit és a külső burkolat anyagait. A kábelkonfiguráció hozzáigazítható a különböző szivattyúteljesítményekhez, beépítési mélységekhez és működési környezetekhez.
A5: A kábel kiválasztásánál több tényezőt is figyelembe kell venni, beleértve a szivattyú teljesítményét, a névleges feszültséget, a beépítési mélységet, az üzemi hőmérsékletet, a vízminőséget és a mechanikai követelményeket. A megfelelő vezetékméret és védőszerkezet megválasztása elősegíti a hatékony erőátvitelt és meghosszabbítja az élettartamot.
AOTE TIANJIN PUMP CO., LTD. búvárszivattyú-megoldásokra és kapcsolódó kábeltermékekre specializálódott. A víz alatti szivattyúzási alkalmazások terén szerzett gyakorlati tapasztalatunkkal megértjük a különböző szivattyúrendszerek követelményeit, és megfelelő kábelkonfigurációkat biztosítunk a különböző munkakörülményekhez.
Kiváló minőségű vezető anyagokat és vízálló szigetelőrendszereket választunk a stabil elektromos teljesítmény és a mechanikai tartósság biztosítása érdekében. Mindegyik kábel szigorú ellenőrzési eljárásokon esik át, beleértve a szigetelésvizsgálatot, a vízállósági vizsgálatot és a megjelenés előtti ellenőrzést.
Kábeleinket olyan igényes környezetekhez fejlesztettük ki, ahol a rugalmasság, a vízálló teljesítmény és a tartósság elengedhetetlen. The optimized structure helps reduce maintenance frequency and provides dependable performance for engineering projects and commercial applications.
Szabványos tápkábel-modelleket, valamint testreszabott megoldásokat kínálunk a projekt követelményei alapján. A termékválasztástól a telepítési támogatásig műszaki csapatunk segít ügyfeleinek a megfelelő kábelspecifikációk kiválasztásában és a rendszer megbízhatóságának javításában.
