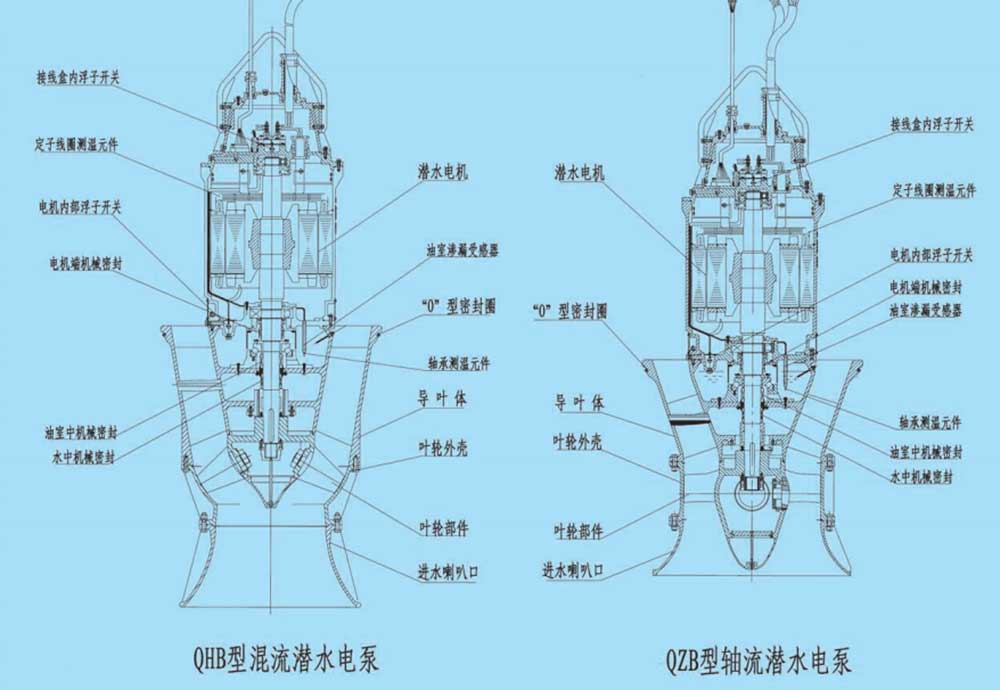

JINAOTEMerülő axiális áramlási szivattyúnagy átfolyású és alacsony nyomású vízszállítási alkalmazásokhoz készült, ahol megbízható folyamatos működésre van szükség. A termék két fő sorozatot tartalmaz: QZB axiális áramlású búvárszivattyút és QHB vegyes áramlású búvárszivattyút, amelyeket a hagyományos szivattyú- és motorrendszerek fejlett alternatívájaként fejlesztettek ki.
A hagyományos osztott típusú szivattyúegységekkel ellentétben a szivattyú és a motor egyetlen kompakt merülőszerkezetbe van integrálva. Ez a kialakítás leegyszerűsíti a telepítést, csökkenti az építési követelményeket, és javítja a működési megbízhatóságot olyan igényes környezetben, mint az árvízvédelem, a vízelvezető állomások, az öntözőrendszerek és az ipari vízszállítási projektek.
A teljesen zárt, száraz típusú merülő háromfázisú aszinkron motor biztonságosan működik, miközben teljesen vízbe merül. A hatékony vízhűtéssel, alacsony működési zajjal és csökkentett hőfelhalmozással a szivattyú kompakt földalatti szivattyúállomások építését teszi lehetővé, miközben minimalizálja az építőmérnöki költségeket és a beépítési helyet.
A szivattyúmotor-szerelvény teljes merülő egységként van felszerelve, így nincs szükség a különálló szivattyú- és motoralkatrészek bonyolult összehangolására. A hagyományos szivattyúállomásokhoz képest a telepítési idő akár 95%-kal is csökkenthető, javítva a projekt hatékonyságát és csökkentve a munkaerőigényt.
A motor közvetlenül a környező vízben működik, kiváló hűtési teljesítményt biztosítva és megakadályozza a túlmelegedést folyamatos működés közben. Ez a kialakítás jelentősen csökkenti az üzemi zajt, és lehetővé teszi a földalatti vagy zárt szivattyúállomásokba történő beépítést a környező környezet befolyásolása nélkül.
A motor teljesen zárt, száraz típusú szerkezettel rendelkezik, a következőkkel:
F osztályú szigetelési rendszer (155°C-os hőállóság)
IP68 védettség
Dupla vagy hármas mechanikus tömítések
Kiegészítő tömítő szerkezet
Szivárgásérzékelő rendszer
A tekercs hőmérsékletének figyelése
Csapágyhőmérséklet figyelése
Minden felügyeleti jel az elektromos kapcsolószekrénybe kerül, amely támogatja a biztonságos működést, az automatikus védelmet és a távfelügyeletet.
A JINAOTE merülő axiális áramlási szivattyút széles körben használják olyan alkalmazásokban, amelyek nagy áramlási kapacitást és stabil vízátviteli teljesítményt igényelnek, beleértve:
Ipari vízellátás és elvezetés
Bányászati létesítmények vízelvezető rendszerei
Hajógyári vízelvezető projektek
Városi árvízvédelem és települési vízelvezetés
Mezőgazdasági öntözés és vízelvezetés
Erőművi hűtővíz és vízelvezető rendszerek
Folyó- és tóparti szivattyútelepek
A QZB axiális áramlású búvárszivattyú alacsony nyomású és nagy átfolyású alkalmazásokhoz alkalmas, míg a QHB vegyes áramlású búvárszivattyú nagyobb hatékonyságot és erősebb kavitációs ellenállást biztosít az ingadozó vízszintekkel és magasabb nyomásigényű alkalmazásokhoz.
A szivattyút nyersvíz vagy enyhén szennyezett szennyvíz kezelésére tervezték, az alábbi feltételek mellett:
| Paraméter | Specifikáció |
|---|---|
| Maximális folyadékhőmérséklet | ≤50°C |
| Közepes pH-tartomány | 4–10 |
| Szilárd térfogatfrakció | <2% |
| Közepes sűrűségű | <1,2 × 10³ kg/m³ |
| Összehasonlító elem | Merülő axiális áramlási szivattyú | Hagyományos szivattyúegység |
|---|---|---|
| Telepítés | Integrált telepítés, egyszerűsített felépítés | Külön szivattyú és motor beszerelést igényel |
| Telepítési idő | Akár 95%-kal csökkentve | Hosszabb telepítési idő |
| Hűtési módszer | Közvetlen vízhűtés | Léghűtés szükséges |
| Zajszint | Alacsonyabb működési zaj | Magasabb mechanikai zaj |
| Szivattyúállomás szerkezete | Alkalmas metróállomásokhoz | Nagyobb föld feletti építményeket igényel |
| Építési költség | Körülbelül 30-40%-kal csökkent | Magasabb polgári építési beruházás |
| Árvízállóság | Víz alatt motorvédett | Sebezhetőbb az árvízzel szemben |
A JINAOTE nagy teljesítményű búvárszivattyú berendezések tervezésére és gyártására összpontosít ipari, települési és mezőgazdasági alkalmazásokhoz. Az integrált motor-szivattyú kialakításnak, a fejlett tömítési technológiának és az intelligens felügyeleti rendszereknek köszönhetően a JINAOTE szivattyúk megbízható működést biztosítanak olyan környezetben, ahol gyakori vízszint-változások és szigorú vízelvezetési követelmények.
A nagy áramlási kapacitás, a kompakt beépítési szerkezet és a hosszú távú víz alatti működés kombinációja teszi aMerülő axiális áramlási szivattyúhatékony megoldás modern szivattyúállomásokhoz és nagyszabású vízszállítási projektekhez.
Az axiális áramlású szivattyúkat főként nagy átfolyású és alacsony emelőmagasságú alkalmazásokhoz tervezték, míg a vegyes átfolyású szivattyúk nagyobb teljesítményt biztosítanak, jobb hatékonysággal és kavitációs ellenállással.
Igen. A szivattyú egy teljesen zárt, IP68-as búvármotort használ, amelyet úgy terveztek, hogy folyamatosan működjön teljesen víz alatt.
Nyersvízhez és enyhén szennyezett, 2% alatti szilárd térfogatú szennyvízhez alkalmas.
A normál üzemi hőmérséklet legfeljebb 50°C.
Nem. A motor és a szivattyú egy merülő egységbe van integrálva, ami egyszerűsíti a telepítést.
A motor mechanikus tömítéseket, szivárgásérzékelőt, tekercshőmérséklet-felügyeletet és csapágyhőmérséklet-ellenőrző rendszereket tartalmaz.
Igen. Különösen alkalmas folyópartokra, tavak partjára és árvízveszélyes szivattyútelepekre, ahol a vízszint ingadozó.
A 315 kW-ig terjedő motorok 380 V-os vagy 600 V-os kivitelben kaphatók, míg a nagyobb motorok 6 kV-os vagy 10 kV-os feszültségű opciókat használnak.
