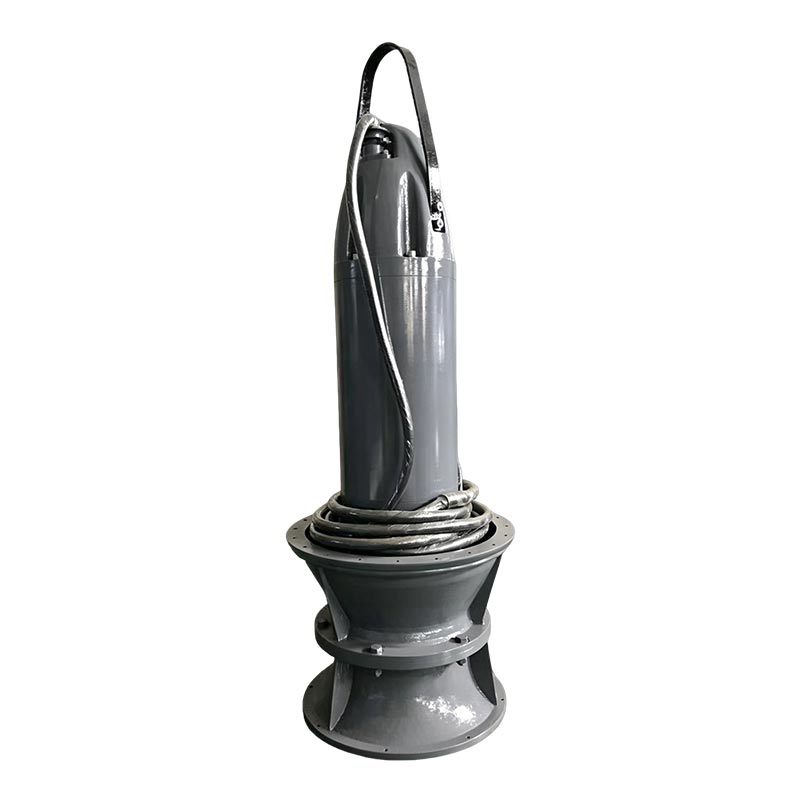

Az öntözéshez használható merülő axiális szivattyút nagy térfogatú vízszállítási alkalmazásokhoz tervezték nagy áramlási kapacitást és alacsony munkamagasságot igényel.
Az integrált merülőmotorral és szivattyúszerkezettel tervezett sorozat praktikus megoldást kínál mezőgazdasági öntözőrendszerek, folyami vízvételi állomások, árvízelvezető projektek és települési víz menedzsment olyan létesítmények, ahol folyamatos és megbízható vízszállításra van szükség.
A hagyományos szárazon telepített axiális átfolyású szivattyúrendszerekhez képest a merülőmotoros kialakítás leegyszerűsíti a telepítést, csökkenti a szivattyúállomás építési követelményeit, és javítja a működési stabilitást ingadozó környezetben vízszintek.
A motor a szivattyúrész felett van elhelyezve, és a teljes egység vízbe merülve működik.
A fő szerkezeti jellemzők a következők:
• Integrált szivattyú-motor konfiguráció
• Állítható járókerék lapátok
• Teljesen zárt merülőmotor
• Mechanikus tömítőrendszer
• Automatikus felügyeleti védelmi rendszer
A bemeneti oldalról nézve a járókerék az óramutató járásával ellentétes irányban forog.
Az állítható járókerék kialakítása lehetővé teszi a szivattyú hatékony teljesítményének fenntartását különböző működési módok mellett feltételek, így alkalmas változó áramlási igényű alkalmazásokhoz.
Az axiális szivattyúkat kifejezetten olyan alkalmazásokhoz tervezték, ahol nagy mennyiségű vizet kell mozgatni viszonylag alacsony nyomásigény.
Tipikus alkalmazások a következők:
• Mezőgazdasági öntözőcsatornák
• Folyóvízbevezető rendszerek
• Tartályos vízszállítás
• Árvízvédelmi szivattyútelepek
A hagyományos szivattyúállomások általában megkövetelik:
• Külön motor telepítés
• Nagy felszerelési helyiségek
• Összetett igazítási munka
Az integrált merülőszerkezet lehetővé teszi, hogy a szivattyúegység közvetlenül a víz alatt működjön, csökkentve a föld feletti magasságot építési követelményeknek és alkalmassá tenni korlátozott helyekre.
Az öntözési és árvízvédelmi projekteknél a vízszint jelentősen megváltozhat.
A merülőmotor kialakítása a következőket kínálja:
• Hatékony motorhűtés
• Csökkentett működési zaj
• Megbízható folyamatos működés
A megfelelő szivattyútípus kiválasztása elsősorban az áramlási követelményektől, a nyomásviszonyoktól és az alkalmazási környezettől függ.
| Sorozat | Szivattyú típusa | Ajánlott alkalmazások |
| QZB | Merülő axiális áramlási szivattyú | Nagy átfolyású és alacsony vízszintű vízátadó alkalmazások |
| QHB | Merülő, vegyes átfolyású szivattyú | Magasabb fejű alkalmazások változó vízszint mellett |
Nagy vízmennyiség átvitel szükséges A szivattyúzómagasság viszonylag alacsony Folyamatos öntözés vagy vízelvezetés szükséges
Nagyobb fejteljesítmény szükséges A vízszint jelentősen megváltozik Jobb hidraulikus alkalmazkodóképességre van szükség
A QZB sorozat többféle méretben is elérhető, hogy megfeleljen a különböző projektkövetelményeknek.
Példa: 700QZB-100
| Kód | Leírás |
| 700 | Szivattyú kimeneti átmérője (mm) |
| QZB | Merülő axiális átfolyású szivattyú sorozat |
| 100 | A szivattyúspecifikus fordulatszám 1/10-e |
| Modell sorozat | Tipikus alkalmazás |
| 350QZB sorozat | Kisebb öntözési és vízszállítási projektek |
| 400QHB sorozat | Közepes átfolyású vegyes áramlású alkalmazások |
| 500QZB sorozat | Mezőgazdasági öntözés és kommunális vízszállítás |
| 600QZB sorozat | Ipari és nagy öntözőrendszerek |
| 700QZB sorozat | Nagyszabású vízelvezetési és vízgazdálkodási projektek |
| 800QZB sorozat | Nagy kapacitású vízszállítási alkalmazások |
| 900QZB sorozat | Nagy mérnöki projektek, amelyek nagy áramlási teljesítményt igényelnek |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 stb.
A QZB és QHB axiális átfolyású búvárszivattyúk széles körben alkalmazhatók ipari és bányászati létesítményekben, hajógyárak, városi vízellátó és vízelvezető rendszerek, mezőgazdasági öntözés, valamint erőművek vízellátása és vízelvezetés rendszerek.
A QZB axiális átfolyású búvárszivattyú alkalmas alacsony emelőmagasságot és nagy áramlási sebességet igénylő alkalmazásokhoz; a QHB vegyes áramlású búvárszivattyú nagy hatásfokkal és kiváló kavitációs ellenállással rendelkezik, így alkalmas jelentős vízszint-ingadozással és viszonylag magas fejigényű alkalmazásokhoz.
Ezeket a termékeket nyersvíz vagy enyhén szennyezett szennyvíz kezelésére tervezték, maximális folyadékhőmérséklet mellett -ból 50°C, pH 4-10, a lebegőanyag térfogataránya 2% alatti és fajsúlya kisebb, mint 1,2 × 10³ kg/m². Ezen termékek használata a leghatékonyabb megoldás az erőművi motorok árvízvédelmére folyami és a tóparti területeken, ahol a vízszint jelentősen ingadozik.
Az öntözéshez használt merülő axiális szivattyú motorja a szivattyú felett található. A merülőmotor száraz típusú tervezés F osztályú szigeteléssel, megbízható mechanikai és kiegészítő tömítésekkel, valamint védőberendezésekkel van felszerelve szivárgás és a hőmérséklet-emelkedés ellen a belső tekercsekben és csapágyakban.
Vezérlőszekrénnyel rendelkezik, amely biztosítja a biztonságos és megbízható működést. A szivattyú sokféle vízhez alkalmas minőségi és környezeti feltételekkel, állítható járókerék lapátokkal rendelkezik, és széles skálán működik működési feltételek.
A bemenet felől nézve a járókerék az óramutató járásával ellentétes irányban forog.
Az axiális átfolyású szivattyúkat nagyon nagy áramlási sebességre és alacsony nyomású körülményekre tervezték, míg a vegyes átfolyású szivattyúk ezt biztosítják jobb teljesítmény, ha magasabb emelőmagasságra és változó működési feltételekre van szükség.
Igen. A QZB sorozat alkalmas folyókból, tározókból és öntözőcsatornákból nyers víz átvezetésére, amikor a víz korlátozott mennyiségű lebegő részecskéket tartalmaz.
Az integrált merülő szerkezet csökkenti a telepítési igényeket, javítja a motor hűtését, csökkenti a zajt és rugalmas telepítést tesz lehetővé korlátozott helyeken.
Az ügyfeleknek biztosítaniuk kell:
Szükséges áramlási sebesség
Szivattyúfej
A vízforrás feltételei
Telepítési mód
Tápellátási követelmények
Mérnökeink a projekt körülményei alapján tudnak megfelelő szivattyúmodellt ajánlani.
