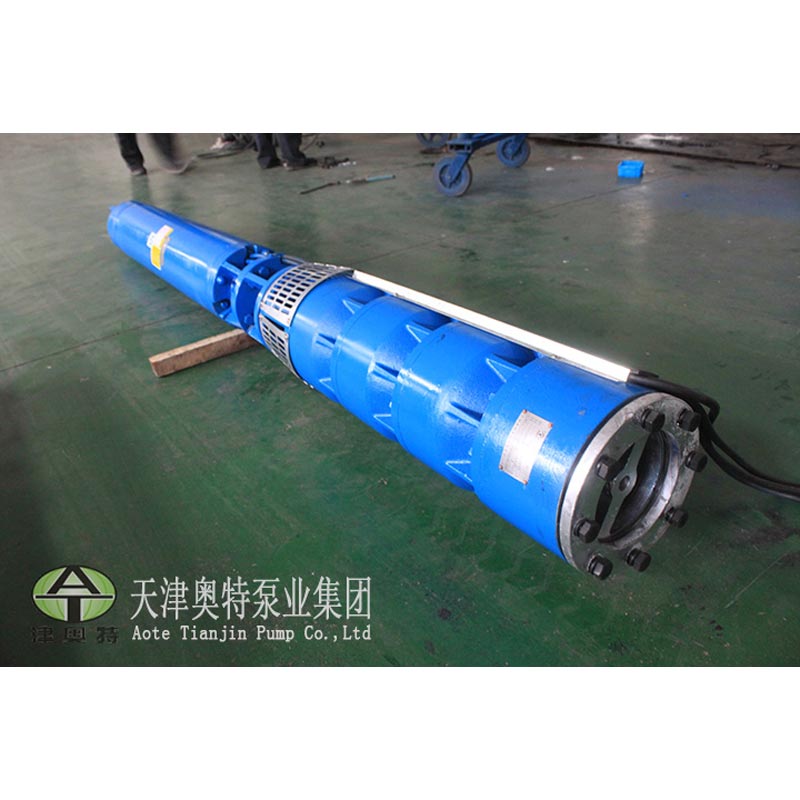

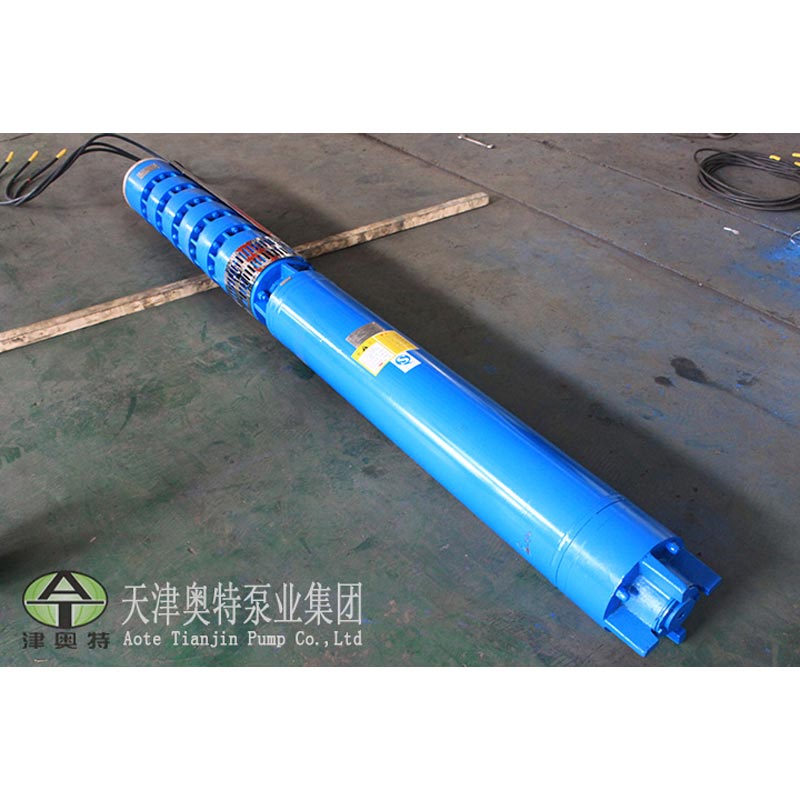

Cégünk A5QJ sorozatú mélykútú búvárszivattyúját öntözéshez a talajvíz mélyről történő kinyerésére tervezték. kutak, valamint folyókból, tározókból és csatornákból származó vízvételi projektek. Széles körben alkalmazzák a mezőgazdasági területek öntözésében, A hegyvidéki területek lakosságának és állatainak háztartási vízellátása, városi vízelvezetésre is alkalmas, gyárak, vasutak, bányák és építkezések.
1. Integrált motor és szivattyú szerkezet, búvárvíz alatti működés nagy biztonsággal és megbízhatósággal.
2. Nincsenek különleges követelmények a kútburkolatra vonatkozóan; a felszálló csőnek csak a megfelelő üzemi nyomást kell elviselnie.
3. Könnyű telepítés, üzemeltetés és karbantartás, kis alapterület elfoglalása; nem szükséges szivattyúház építés.
4. Kompakt szerkezet és alacsony alapanyag-fogyasztás.
| Tétel | Specifikáció |
| Szivattyú típusa | Függőleges mélykút búvárszivattyú |
| Szerkezet | Többfokozatú centrifugálszivattyú |
| Motor típusa | Háromfázisú aszinkron merülőmotor |
| Névleges feszültség | 380V / 660V |
| Frekvencia | 50 Hz |
| Áramlási tartomány | Testreszabott |
| Head Range | 900 m-ig |
| Telepítés típusa | Függőleges telepítés |
| Hűtési módszer | Vízzel töltött motorhűtés |
| Közepes hőmérséklet | ≤20 ℃ |
| PH tartomány | 6,5–8,5 |
| Szilárd részecsketartalom | ≤0,01% |
1,3 fázisú váltóáramú tápegység: 50 Hz frekvencia, névleges feszültség 380 V vagy 660 V (megengedett tűrés ±5%).
1.Szilárd részecsketartalom tömegszázalékban ≤ 0,01%.
2. A szivattyúzott folyadék pH értéke 6,5 és 8,5 között van.
3. Közepes hőmérséklet ≤ 20 ℃.
4. Az öntözéshez használt mélykút-búvárszivattyú bemenetének legalább 1 méterrel a dinamikus vízszint alatt kell lennie; a maximális merülési mélység statikus vízszint alatt 70 m; a szivattyú alja legalább 1 m távolságot tart a kút aljától.
5.Egyenes kútburkolat sima belső fallal, a burkolat elmozdulása nélkül.
1. A mélykútú búvárszivattyú öntözéshez háromfázisú búvármotorból és szivattyútestből áll. A motor közvetlenül kapcsolódik a felső szivattyúegységgel. A motor felső tengelyére szerelt megbízható tengelytömítés megakadályozza keresztszivárgás a belső motor hűtővíz és a szivattyúzott közeg között, hosszú távú stabil működést biztosítva.
2. A szivattyú egyszívású, többfokozatú függőleges centrifugális típusú; illesztett motor vízzel töltött nedves típusú függőleges merülő aszinkron motor, hordó típusú tengelykapcsolón keresztül csatlakoztatva.
3. A motor tekercselés nejlonburkolatú PE vízálló mágneshuzalt használ; a motorüreg meg van töltve tiszta, friss vízzel.
4. A motorhoz vízkenésű vezetőcsapágyakat használnak. A motor alján lévő nyomócsapágy kétirányú tengelyirányú tolóerő a szivattyúból. A magas fejű változat nikkeltartalmú réz legyező alakú nyomóbetétekkel van felszerelve importáltal Phylos csúszólapok axiális teherviseléshez.
5. A szivattyú és a motor közé extra axiális erőt hordozó alkatrész van beépítve a magas emelésű modelleken, maximális emeléssel 900 m-re.
1. Indítás előtt töltse fel a motor üregét tiszta, friss vízzel; engedje le az összes belső vizet a téli tároláshoz, hogy elkerülje a fagyrepedezést.
2. Rendszeresen ellenőrizze az egység szigetelési ellenállását, az érték nem lehet alacsonyabb 0,5 MΩ-nál.
3. Szabványos jótállási idő: 1 év normál működés mellett.
Példa: QJ80-100-37
| Kód | Jelentése |
| Q | Merülő típus |
| J | Mélykút alkalmazás |
| 80 | Névleges áramlás: 80 m³/h |
| 100 | Névleges fejmagasság: 100 m |
| 37 | Motor teljesítmény: 37 kW |
A szivattyúmodell kiválasztása előtt az ügyfeleknek meg kell erősíteniük a következő információkat:
Határozza meg a szükséges vízmennyiséget az öntözési terület és a vízigény alapján.
Számítsa ki a szükséges emelési magasságot, beleértve:
• Kútmélység
• Függőleges emelési távolság
• A csővezeték nyomásvesztesége
• A végvíznyomás követelményei
Válassza ki a meglévő kútháznak megfelelő szivattyúátmérőt.
Ellenőrizze a feszültséget, a frekvenciát és a rendelkezésre álló elektromos kapacitást.
Ellenőrizze a víz hőmérsékletét, a PH-értékét és a szilárd részecske-tartalmat.
Ezen paraméterek megadása segít abban, hogy a kiválasztott szivattyú az elvárt teljesítményt nyújtsa.
| Hibajelenségek | Okok | Megoldások |
| A fej nem érhető el, nincs víz felszívódása, vagy nem elegendő a vízkibocsátás. | 1. A dinamikus vízszint a megengedett min. alá esik. dinamikus vízszint; 2. Törés az emelőcsőben ízület; 3.A motor fordított forgása; 4. Feszültség csökkenés; 5. Eltömődött víz bemenet; 6.Sérült csatlakozó. |
1. Növelje a szivattyú fokozatát és az emelőcsövet, hogy növelje a kút mélységét; 2.javítás törés; 3.Cserélje ki a vezetéket csatlakozó; 4.Ellenőrizze a feszültséget; 5. Mosóvíz bemenet; 6.Cserélje ki a csatlakozót. |
| A motor nem működik indításkor, zümmögéssel. | 1. Csapágy roham; 2.A motor egyfázisú működése. |
1.A sérült alkatrészek vizsgálata és javítása; 2.Ellenőrizze a csatlakozó vezetéket, és keresse meg a fázishibát. |
| Túl nagy ampermérő mutató lengés | 1. A dinamikus vízszint az abszorpciós bemenetig csökken; 2. A dinamikus vízszint a megengedett alá esik min.dinamikus vízállás; |
1. Csökkentse a vízkibocsátást és növelje a merülési mélységet. |
| Az egység heves vibrációja | 1.A szivattyú orsója meggörbült; 2. Túl nagy az egység csapágyrészének kopása; 3. Túl intenzív fojtószelep; 4.Sérült csatlakozó. |
1.Kalibrálja az orsót; 2.Cserélje ki a csapágyat; 3.Nagyítsd meg a tolózárat; 4.Cserélje ki a csatlakozót. |
| Áramlás csökkenése | 1. Kopás a gyűrű viselésekor; 2. Eltömődött vízbemenet; 3. Szivárgás az emelőcsövek csatlakozásánál ill kagylók. |
1. A kopott alkatrészek javítása vagy cseréje; 2. Mosóvíz bemenet; 3.Ellenőrizze a csatlakozási részt. |
| A szigetelési ellenállás hirtelen csökkenése | 1. Rossz minőségű motorkábel csatlakozó; 2.A motor forgórész vezetékeinek szigetelése sérült; 3. Kopott kábelt. |
1. Csatlakoztassa újra a kábelcsatlakozót; 2.A motor vezetékeinek javítása; 3. A károk javítása. |
| Az energiafogyasztás növekedése (az ampermérő jelzése meghaladja a névleges értéket érték) |
1. Kopott csapágyas járókerék; 2. A motor érintkezése a csapágy kopása után; 3.Dörzsölés a járókerék és a héj között. |
1. Vizsgálja meg és javítsa meg a szivattyút; 2.A motor vizsgálata és javítása; 3. Szabályozza az áramlást és ellenőrizze a motor tolóerejét csapágy. |
A mélyfúró szivattyút elsősorban a mély kutakból a talajvíz kinyerésére és vízellátásra használják öntözés, háztartási felhasználás, ipari alkalmazások és egyéb vízszállítási projektek.
Igen. Az ATQJ sorozatot mezőgazdasági területek öntözésére, locsolórendszerekre, üvegházi öntözésre és egyéb célokra tervezték. mezőgazdasági vízellátási alkalmazások.
Az ügyfeleknek biztosítaniuk kell:
• Szükséges áramlási sebesség
• Szivattyúfej
• Kútmélység
• Kút átmérője
• Vízforrás információk
• Tápellátási követelmények
Igen. Az AOTE szivattyú testreszabhatja a szivattyú paramétereit, beleértve az áramlási sebességet, a magasságot, a motor teljesítményét, a feszültséget és az anyagokat projekt követelményeit.
A megengedett beépítési mélység a kiválasztott modelltől és az üzemi feltételektől függ. A magas fejű modellek elérhetik emelőfejek 900 méterig.
A szigetelési ellenállás, a kábel állapota, az üzemi áram és a vízteljesítmény rendszeres ellenőrzése javasolt stabil teljesítmény.
Az AOTE sok éve szakosodott a szivattyúgyártásra, és mélykútba merülő szivattyúkat kínál mezőgazdasági, ipari és önkormányzati alkalmazások. Tapasztalt mérnöki képességekkel és rugalmas gyártással folyamatok, szabványos modelleket, valamint testreszabott szivattyúmegoldásokat támogatunk a különböző vízellátási projektekhez.
