A víz felhalmozódása a bányászat hatékonyságát és biztonságát érintő egyik legnagyobb kihívás. Túlzott talajvíz, csapadék, és a föld alatti szivárgás megszakíthatja a termelést, károsíthatja a berendezéseket és növelheti a működési költségeket.

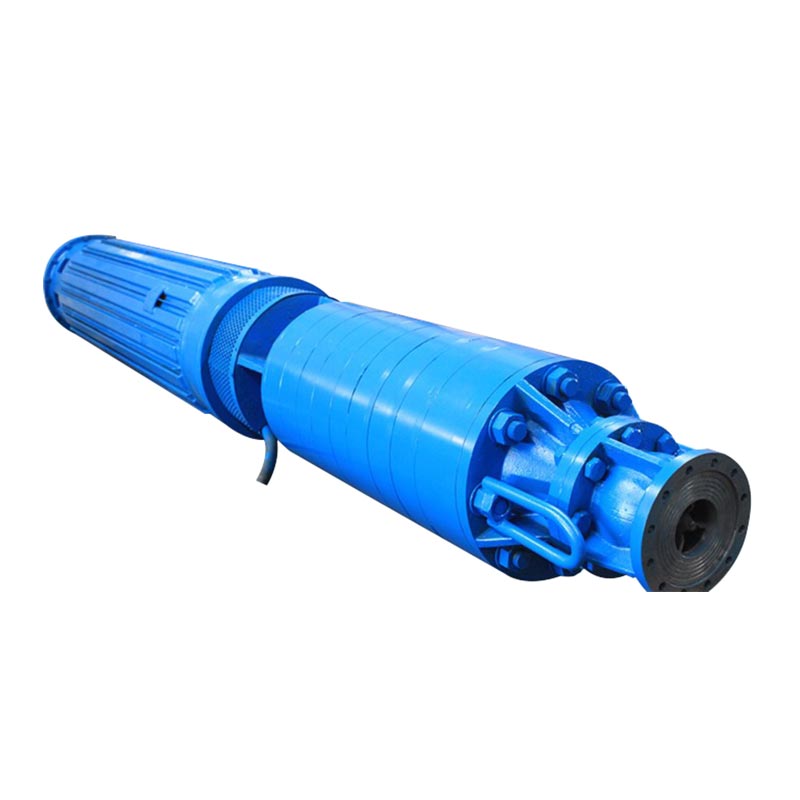

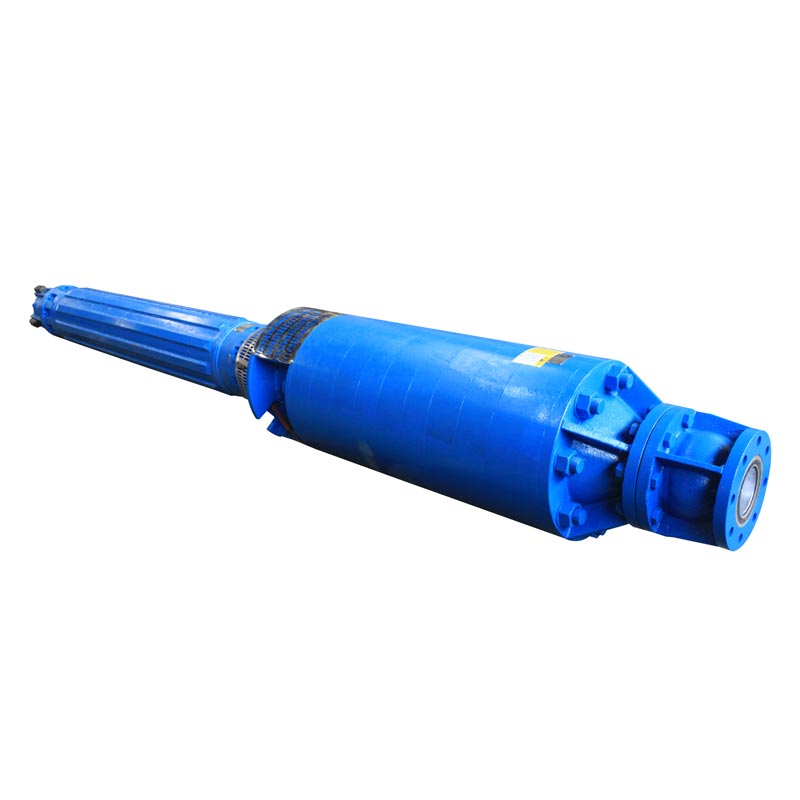

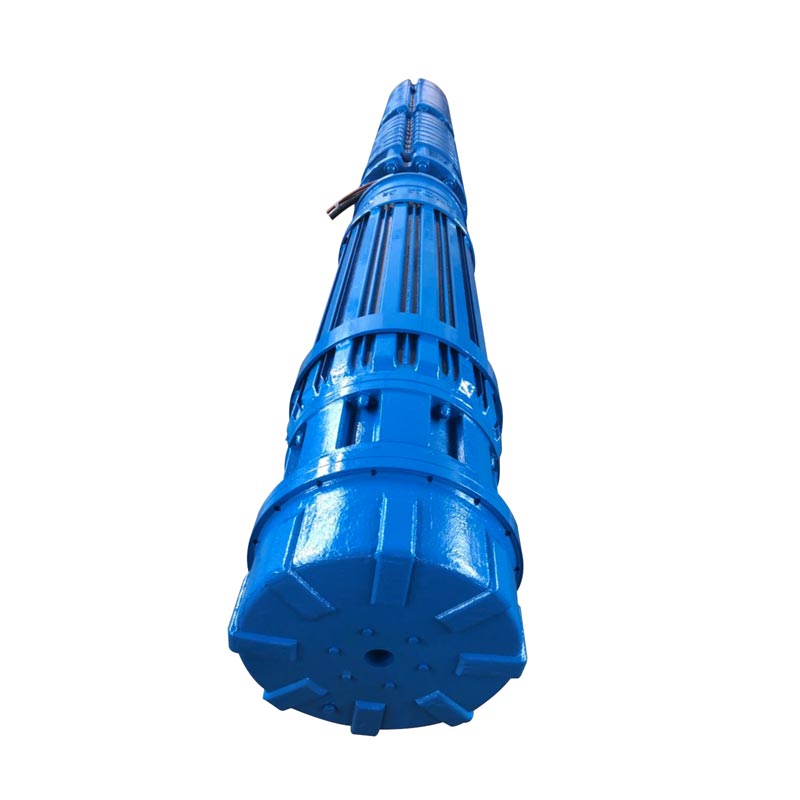

A Drainage merülő bányászati szivattyút nagy teljesítményű bányák víztelenítési alkalmazásokhoz tervezték, ahol folyamatos működésre és hosszú élettartamra van szükség. Nagy teljesítményű centrifugális hidraulikus rendszerrel tervezték és robusztus búvármotor-technológia, stabil vízeltávolítást biztosít még mély bányákban, nagy nyitott gödrökben és környezetben is koptató részecskéket tartalmaz.
A szén- és rézbányáktól az arany-, ón- és gyémántkitermelő telephelyekig ez a szivattyú megbízható vízelvezetést biztosít teljesítmény igényes körülmények között.
Minél kisebb az egység terhelése az axiális tolóerőből és a beszívott szilárd anyagokból és iszapból, annál nagyobb az üzemi megbízhatóság.
Minél nagyobb a működési megbízhatóság, annál hosszabb az élettartam. HDM-mel rendelkező búvármotoros szivattyúkhoz, amelyek élettartama 10 év vagy több.
Minél hosszabb az élettartam és minél nagyobb a hatékonyság (akár 90%-kal), annál alacsonyabbak az üzemeltetési költségek.
Áramlási kapacitás Q: akár 6000 m'/h (26500 US gpm)
Szállítófej H: akár 1500 m (5000 láb)
p nyomás: akár 150 bar (2200 Psi)
n fordulatszám: akár 3600 ford./perc
A motor teljesítményadatai:
Frekvencia: 50 Hz/ 60 Hz
V feszültség: 14000 V-ig
Motorteljesítmény P: 5000 kW-ig (6700 LE)
n fordulatszám: akár 3600 ford./perc
Hőmérséklet t: 100 ℃-ig
Materials:The materials are selected individually as per your requirements Including grey cast iron, ductile iron, bronze, aluminium bronze,duplex stainless steel.
(1) A búvárszivattyú centrifugális járókerékkel és radiális vezetőlapátos szerkezettel rendelkezik; működés közben a folyadék sugárirányban szívódik be és sugárirányban távozik;
(2) Ez a búvárszivattyú elsősorban a járókerékből, a tömítőgyűrűből, a felső és alsó vezetőlapátokból, a felső és alsó közbenső részből, a szívórészből, a nyomószakaszból, a szivattyú tengelyéből, a felső nyomócsapágyból, a vezetőlapát hüvelyből és a közbenső átmeneti szakaszból áll.
(3) A szivattyú munkakamrája a járókerékből, a vezetőlapátokból és a közbenső részekből áll. A járókerék, a csapágyperselyek és az acél hüvelyek alkotják a forgórész-szerelvényt, míg a szívórészbe, a nyomószakaszba és a közbenső átmeneti szakaszba csúszócsapágyak vannak beépítve a forgó rotorszerelvény támogatására.
(4) Az axiális erők kiegyenlítése érdekében a járókerekek szimmetrikusan vannak elrendezve: a felső járókerék az óramutató járásával megegyezően forog, míg az alsó járókerék az ellenkező irányban van felszerelve. A járókerekek által működés közben keltett axiális erők kioltják egymást, és az esetleges maradék axiális erőt a motorhoz csatlakoztatott nyomócsapágy viseli, ezáltal meghosszabbítja az egység élettartamát.
(5) A forgórészt a szivattyú tengelykapcsolójának radiális vállával kell elhelyezni, hogy egy vonalba kerüljön a motor csapágyház tengelykapcsolójával, és axiálisan csavarokkal rögzítve merev csatlakozást képezzen.
(1) A motor állórészből, rotorból, felső és alsó vezetőcsapágyakból, nyomócsapágyakból, alapból, tengelyhosszabbító tömítésből áll összeszerelés és egyéb alkatrészek.
(2) A motor tengelyhosszabbítása gumierősítésű olajtömítéssel és mechanikus tömítéssel van tömítve.
(3) A motor aljára gumi tágulási tömlő van felszerelve, hogy kiegyensúlyozza a nyomást a motor között. belső üreg és a külső víz, amikor a motor belsejében hőtágulás és összehúzódás következik be, vagy amikor a külső vízszint ingadozik. A motor alsó része korrózióálló horganyzott lemezzel van bélelve fém.
(4) A motorház külső felületén hűtőbordák és hűtővíz csatornák találhatók. Működés közben a a motor belseje tele van vízzel, amelyet a forgórész alján lévő járókerék keringet, így biztosítva egységes belső hőmérséklet. Ugyanakkor a nagy sebességű vízáramlás a motor külső felületén eloszlik hőt a házból, a hűtőbordákból és a vízcsatorna felületeiről.
(5) A motor állórész tekercselése nagyfeszültségű, vízálló szigetelt vezetéket használ, amely kiváló hőmérsékletet biztosít ellenállási és szigetelési tulajdonságok. A tekercsvezetékek nagyfeszültségű, vízálló tápkábelhez csatlakoznak. Ezenkívül hőmérséklet-érzékelők vannak rögzítve a tekercsvégek felületére a víz figyelésére körülöttük lévő hőmérséklet. A hőmérséklet-érzékelők négyeres kábelhez csatlakoznak; mindkét kábel a felső vezetőben lévő kábelkivezető nyílásokon keresztül van kivezetve csapágyház.
(6) A forgórész mókuskalitkás típusú, a kalitka rézvezetőből készült.
(7) A felső és alsó vezetőcsapágyház csapágyhéjakkal van felszerelve, és egy nyomócsapágy van felszerelve a rotor alsó vége. A nyomócsapágy-szerelvény felső és alsó nyomócsapágyakból és csúszócsapágyból áll lemezek, amelyek axiális erők támogatására szolgálnak; a felső nyomócsapágy szegmentált gyűrű alakú, míg az alsó A nyomócsapágy szegmentált szektortípus.
A talajvíz hatékony eltávolítása a földalatti szénbányákból.
Alkalmas réz-, arany-, ón- és gyémántbányászati vízelvezető rendszerekhez.
Kezeli a csapadék felhalmozódását és a talajvíz szabályozását nagy bányászati gödrökben.
Nagynyomású konfiguráció mélyen földalatti műveletekhez.
A szivattyút talajvizet, üledéket és lebegő részecskéket tartalmazó bányavízhez tervezték. Anyagválasztás testreszabható a vízviszonyoknak megfelelően.
Konfigurációtól függően a szivattyú akár 1500 méteres szállítómagasságot is képes elérni, így alkalmas mélybányákhoz vízelvezető alkalmazások.
A gyakori anyagok közé tartozik az öntöttvas, a gömbgrafitos vas, a bronz, az alumíniumbronz és a duplex rozsdamentes acél. A a kiválasztás a korróziós és kopási követelményektől függ.
Igen. A szivattyú hidraulikus teljesítménye, a motor feszültsége, teljesítménye, anyagai és konfigurációja testreszabható projekt követelményeit.
