Az olajmező berendezések jellemzően olyan környezetben működnek, ahol a kábelek érzékenyek a vibrációra, húzódás, ütközés és olajszennyezés. Ilyen körülmények között a hagyományos lapos kábelek gyorsan elhasználódhatnak, miközben kerek páncélozott kábelek nehezen szerelhetők helyszűke helyzetekben.
A páncélozott MLE kábelek fejlesztése mindkét probléma megoldására irányul.
Lapos szerkezetük optimalizálja a kábelelrendezést a szűk berendezési tereken belül, míg az integrált fémpáncél gondoskodik róla
további védelem a külső mechanikai sérülések ellen anélkül, hogy jelentősen megnövelné a kábelvastagságot. A páncélos
A rugalmasságot és a mechanikai szilárdságot ötvöző kábel ellenáll a gyakori mozgásnak, miközben stabil marad
elektromos teljesítmény.
A tipikus alkalmazások közé tartoznak a fakitermelő teherautók, vezetékes naplózó rendszerek, kútfej-vezérlő berendezések, földkábel árkok, mobil csúszótalpakra szerelt egységek és offshore támogató berendezések, amelyek mindegyike megköveteli a rugalmasság és a tartósság.
A páncélozott MLE kábelek tervezési célja nem csupán a mechanikai szilárdság növelése, hanem a váratlan állásidő csökkentése is kábelsérülések miatt, ezáltal segítve az üzemeltetőket a karbantartási költségek csökkentésében és a karbantartási intervallumok meghosszabbításában.

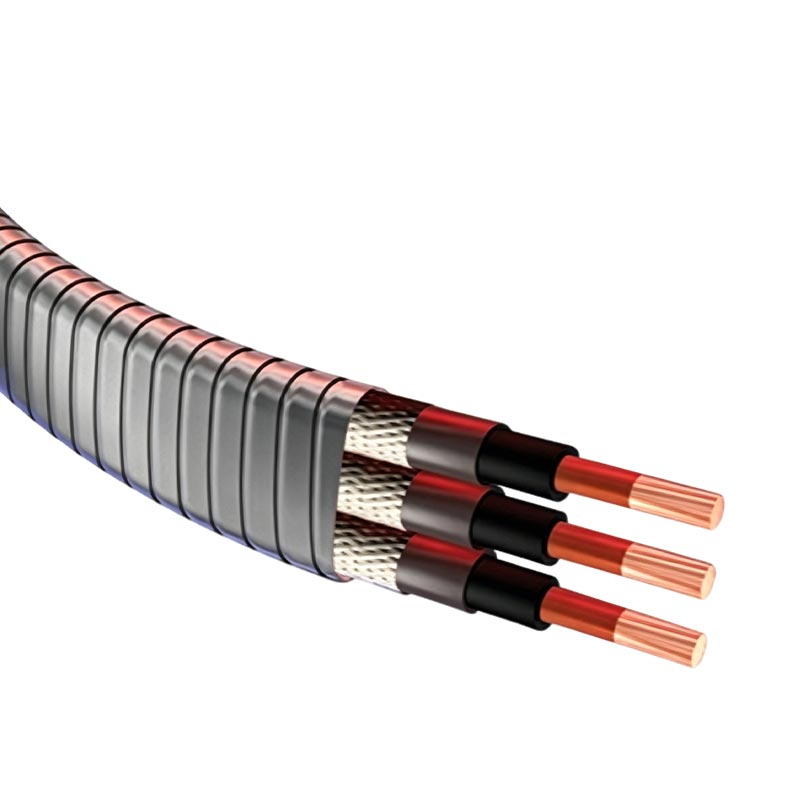

A páncélozott MLE kábelek nagy tisztaságú, ónozott, sodrott rézvezetőket használnak, amelyek kiváló rugalmasságot kínálnak. egységes, olajálló XLPE szigetelőréteggel párosulva a stabil magleválasztás érdekében.
A belső köpeny egymásba illeszkedő horganyzott acélszalag páncélzattal van bevonva, amely robusztus mechanikai védelmet képez réteg; a külső köpeny olaj- és korrózióálló TPU kompozit anyagból készült, amely ellenáll az eróziónak nyersolaj, sós víz és repesztőfolyadék.
A teljes gyártási folyamat automatizált lapos kábelt és folyamatos páncélozott gyártósorokat alkalmaz a következetesség biztosítása érdekében a belső szerkezetben. Kína vezető páncélozott MLE kábelszállítójaként minden tétel kiváló minőségű termék A kábelek teljes folyamat-ellenőrzésen esnek át, és az általánosan használt modellek könnyen elérhetők.
1. Ultralapos és mini kialakítás, keskeny kútfej-résekhez és fakitermelési berendezések kábelláncaihoz;
2. A beépített fémpáncél erős ellenállást biztosít a nyomással, a karcolásokkal és a rágcsálókkal szemben, alkalmas sekély olajmezőkre és nagy igénybevételű kútkörnyezetekre;
3. Rendkívül rugalmas, kis hajlítási sugarú sodrott szerkezet, amely képes ellenállni több millió oda-vissza húzási ciklusnak vezetéktörés nélkül, alkalmas mobil naplózószerszámokhoz;
4. Kiváló olaj- és vegyi korrózióállóság; a páncél kiegészítő elektromágneses árnyékolást biztosít, megakadályozva a jelek interferenciáját bonyolult olajmező elektromágneses környezetben. Páncélozott MLE kábeleink élettartama messze meghaladja a hagyományos páncélozatlan lapos kábelek élettartamát.
A páncélozott kábelek kiválasztása nem csak a mechanikai védelemről szól. Olajmezős környezetben, hosszú távú megbízhatóság a kábel több ezer működési ciklus utáni teljesítményétől függ, nem pedig a vadonatúj megjelenésétől.
A lapos vezetékelrendezés egyenletesebben osztja el a feszültséget az ismételt hajlítás során, csökkentve a kifáradást egyéni vezetők. A reteszelő páncél elnyeli a külső ütéseket, miközben fenntartja a megfelelő rugalmasságot mozgó berendezések elhelyezésére. A védelem és a rugalmasság közötti egyensúly segít csökkenteni a vezetéktörést, burokrepedezés és idő előtti csere.
A gyakran mozgó berendezéseket, kábellánc-mozgatást vagy ideiglenes helyszíni telepítést igénylő alkalmazásokhoz a páncélozott MLE kábelek hosszabb karbantartási intervallumot kínálnak, mint sok hagyományos páncélozott kábel.
A páncélozott MLE kábeleket széles körben használják olyan alkalmazásokban, amelyek kompakt kábelezést és magas mechanikai védelmet igényelnek.
Tipikus alkalmazások a következők:
Kútfakitermelő berendezés
Kábel naplózó járművek
Kútfej vezérlőrendszerek
Hidraulikus repesztőegységek
Olajmező automatizálási berendezések
Mobil fúróplatformok
Föld alatti kábelárkok
Húzólánc rendszerek
Offshore támogató berendezések
Ideiglenes térerőelosztás
Hordozható műszerrendszerek
Rugalmas páncélozott kábeleket igénylő ipari automatizálás
A megfelelő páncélozott MLE kábel kiválasztása nem olyan egyszerű, mint a kábel méretének kiválasztása. Beépítési feltételek, Az elektromos követelmények, a mechanikai mozgások és a környezeti hatások mind befolyásolják hosszú távú teljesítményét.
| Telepítési környezet | Ajánlott konfiguráció |
| Kútfakitermelő berendezés | Nagy rugalmasságú páncélozott MLE sodrott vezetőkkel |
| Kútfej vezérlőrendszerek | Szabványos páncélozott konstrukció olajálló köpennyel |
| Föld alatti kábelárkok | Megerősített páncél nedvességálló külső kabáttal |
| Hidraulikus repesztőberendezések | Nagy teherbírású páncél fokozott kopásállósággal |
| Offshore platformok | Korrózióálló páncél UV- és sópermet-álló kabáttal |
| Mobil csúszótalpas felszerelés | Rugalmas szerkezet, folyamatos mozgásra tervezve |
Minden Armored MLE-t ellenőrzött gyártási folyamatok során gyártanak, és szállítás előtt ellenőriznek, hogy biztosítsák egyenletes elektromos és mechanikai teljesítmény az igényes olajmező alkalmazásokhoz.
| Tesztelem | Cél |
| Vezető ellenállás | Ellenőrzi az elektromos vezetőképességet |
| AC feszültségállóság | Megerősíti a szigetelés integritását |
| Szigetelési ellenállás | Megbízható elektromos szigetelést biztosít |
| Méretvizsgálat | Ellenőrzi a kábel szélességét, vastagságát és szerkezetét |
| Páncélvizsgálat | Ellenőrzi a páncél integritását és lefedettségét |
| Szemrevételezés | Megerősíti a felület minőségét és a termék azonosítását |
A minőség-ellenőrzés az egész gyártási folyamatba integrált, beleértve a nyersanyag-ellenőrzést, a karmestert sodrás, szigetelés extrudálás, páncélozás és végső ellenőrzés. A legfontosabb gyártási paraméterek folyamatosan figyelik a termék stabil minőségének és méretbeli konzisztenciájának biztosítása érdekében.
Kérésre az alátámasztó dokumentumokat is be lehet nyújtani, beleértve:
Gyári tesztjelentés (FTR)
Megfelelőségi tanúsítvány (COC)
Anyagtanúsítványok
Csomagolási lista és kereskedelmi számla
Származási bizonyítvány (ha szükséges)
Minden egyes gyártási tétel nyomon követhető a nyersanyagoktól a végső ellenőrzésig, segítve az ügyfeleket a projekt minőségi és dokumentációs követelményeinek teljesítésében.
A1: Elsősorban igényes olajmező-alkalmazásokhoz tervezték, beleértve a kútnaplózó rendszereket, a kútfej-automatizálási berendezéseket, a vontatóláncokat, a földalatti keskeny árok telepítését és a mobil repesztésvezérlő egységeket. Rugalmas szerkezete és mechanikai védelme alkalmassá teszi olyan környezetben való használatra, ahol a kábelek gyakori mozgásnak, ütésnek és zord külső körülményeknek vannak kitéve.
A2: Az összekapcsolt acélszalag páncélréteg további mechanikai védelmet nyújt a zúzódás, ütés, kopás és rágcsálók által okozott károk ellen. A hagyományos lapos kábelekhez képest az Armored MLE kábel jobb tartósságot biztosít olyan olajmezőkön, ahol a kábelek fizikai igénybevételnek lehetnek kitéve a telepítés és a működés során.
A3: Igen. A kábelt dinamikus munkakörülményekre tervezték. A finom sodrású rézvezetők, a rugalmas szigetelőanyagok és az olajálló külső köpenyek használata lehetővé teszi a kábel elektromos teljesítményének fenntartását a fakitermelő és mobil olajmező berendezésekben gyakran előforduló ismételt hajlítások, húzások és oda-vissza mozgások során.
A4: Igen. Testreszabott megoldásokat tudunk nyújtani a különböző alkalmazási követelmények alapján, beleértve a vezetékméretet, a magszámot, a kábelhosszt, a köpeny anyagát, a névleges feszültséget és a környezetvédelmi követelményeket. Mérnöki csapatunk segít kiválasztani a megfelelő kábelszerkezetet az adott olajmező üzemi körülményeihez.
